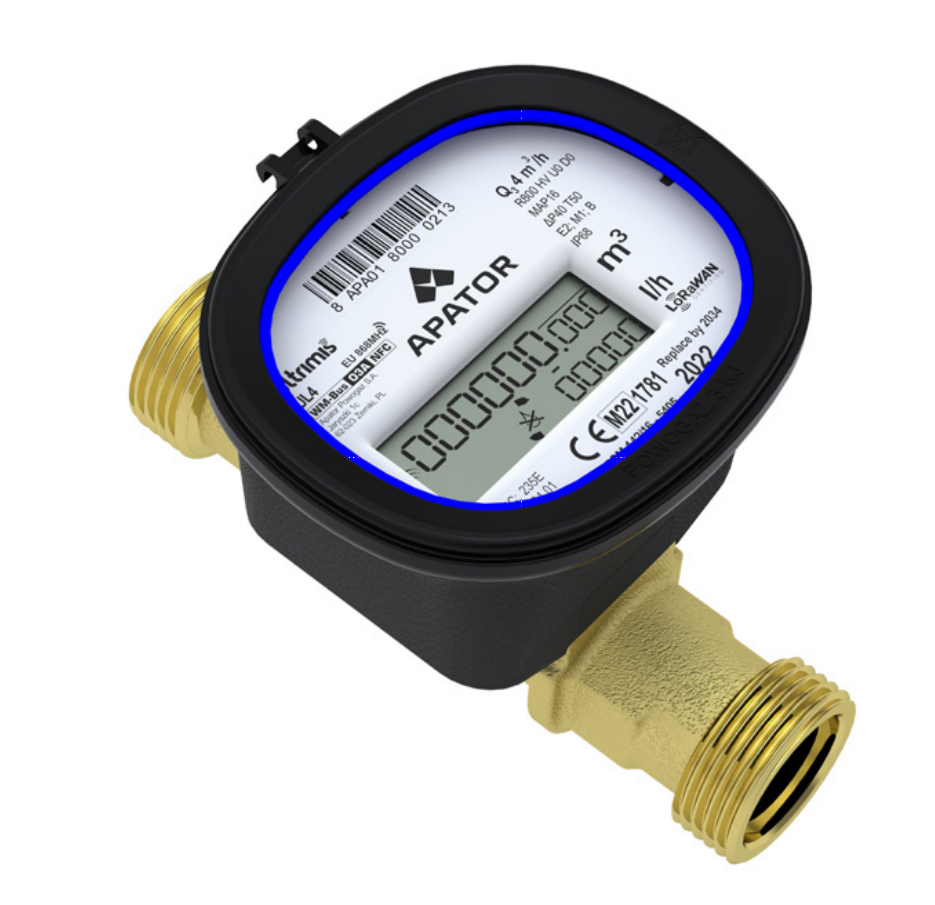

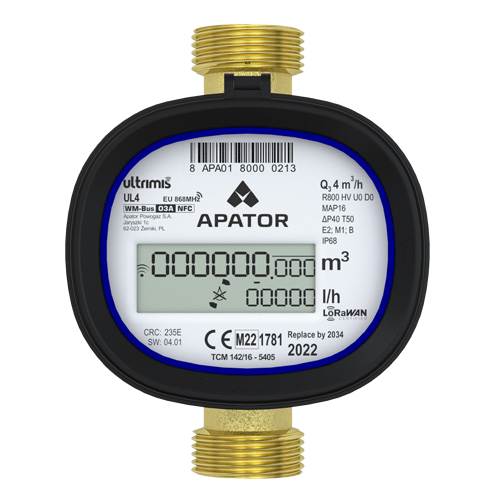

Ultrimis DN20 UL 4 190mm – Apa rece

Descriere generala

Ultrimis, un contor de apă cu ultrasunete de ultimă generație, cu cel mai recent design patentat, dispune de tehnologia W-Sonic, o metodă unică de măsurare. Tehnologia W-Sonic permite citirea contoarelor în gama R800 cu un debit de pornire de la 0,75 l/h.
Contorul de apă este proiectat și fabricat la cele mai înalte standarde de calitate. Contorul de apă are un grad de protecție IP68 și o rezistență ridicată la șocuri hidraulice și interferențe magnetice. Camera de măsurare este proiectată pentru a asigura insensibilitatea contorului de apă la șocurile hidraulice. Tehnologia de măsurare cu ultrasunete a contorului de apă este complet impermeabilă la interferențele câmpurilor magnetice.

DOMENIUL DE APLICABILITATE

Sisteme de alimentare cu apă cu o temperatură maximă a apei reci de 50°C și o temperatură maximă a apei calde de 70°C, care necesită o contorizare fiabilă a consumului de apă și metode fiabile de comunicare a datelor, inclusiv citirea contoarelor de la distanță, prin NFC, WM-Bus sau LoRaWAN. Contorul de apă poate fi instalat în orice direcție și nu necesită secțiuni în amonte și în aval de conducte drepte.

Avantajele contoarelor de apa ULTRIMIS

• Măsurarea de înaltă precizie îmbunătățește eficiența utilizării apei: contorul de apă poate detecta toate scurgerile din sistemul de alimentare
• Fără componente mobile pentru o rezistență ridicată la murdărire: inspecție și întreținere fără costuri
• Nu sunt necesare secțiuni drepte de conducte în amonte sau în aval.
• Dimensiuni compacte pentru instalare ușoară în spații restrânse
• Proiectare robustă și cerere minimă de energie electrică pentru o funcționare stabilă, pe termen lung
• Un domeniu larg de măsurare cu imunitate la conductivitatea electrică a apei măsurate (așa cum este necesar pentru sistemele de contorizare electromagnetică a apei)
• Pierdere de presiune extrem de redusă (și rezistență redusă la curgere)

Precizia măsurătorilor

■  Interval de măsurare optimizat: până la R800 în fiecare direcție de funcționare (H, V și H/V)
■  Debit de pornire chiar de la 0,75 l/h
■  Performanță stabilă a sistemului de măsurare prin insensibilitatea la murdărire
■  Măsurarea refluxului este permisă de o structură simetrică și de algoritmii de măsurare aplicați

Convenabil în funcționare

■  Corp etanșat ermetic standard IP68
■  Niciun risc de uzură fizică a componentelor camerei de măsurare în timpul funcționării continue, chiar și la debite ridicate
■  MAP – 16 bar
■  Materialul caroseriei – alamă sau compozit
■  Rezistent la câmpuri magnetice puternice
■  Rezistent la șocuri hidraulice
■  Foarte rezistent la debite de suprasarcină – Q4

Ecologic

■  Consum extrem de redus de energie în timpul funcționării
■  Conținut foarte scăzut de litiu: Li < 1,5 g
■  Durata de viață maximă a bateriei de 16 ani (în funcție de configurație și de condițiile de mediu)
■  Putere energetică redusă pe partea de alimentare cu apă (scăderea presiunii unitare prin contorul de apă este de 0,17 bar la DN40 pentru Q3)
■  Pentru lungimea de instalare a contorului de apă L = 80 mm este disponibil un domeniu de măsurare de până la R800
■  Greutate foarte redusă: costuri reduse de transport

CONFORMITATEA CU REGLEMENTĂRILE ȘI STANDARDELE

■  Directiva 2014/32/UE a Parlamentului European și a Consiliului din 26 aprilie 2014 privind armonizarea legislațiilor statelor membre, referitoare la punerea la dispoziție pe piață a instrumentelor de măsurare.
■  Legea poloneză din 13 aprilie 2016 privind sistemele de evaluare a conformității și de control al pieței
■  EN-ISO 4064-1 până la 5:2014(E) – Contoare de apă pentru apă potabilă rece și apă caldă
■  OIML R49:2013 – Contoare de apă pentru apă potabilă rece și apă caldă
■  Certificat de Testare Standard CE TCM 142/16-5405 pentru aplicații de apă rece și caldă
■  Clasificarea cerințelor climatice și de mediu – Clasa B (EN-ISO 4064:2014)
■  Clasificarea cerințelor de mediu și mecanice – Clasa M1 (Directiva 2014/32/UE din 26 februarie 2014)
■  Clasificarea cerințelor de mediu și electromagnetice – Clasa E1, E2 (EN-ISO 4064:2014; Directiva 2014/32/UE din 26 februarie 2014)
■  Aprobare PZH (NIH) (toate materialele contorului de apă cu ultrasunete Ultrimis au aprobările de igienă corespunzătoare pentru contactul cu apa potabilă)
■  Directiva 2014/53/UE a Parlamentului European și a Consiliului din 16 aprilie 2014 privind armonizarea legislațiilor statelor membre, referitoare la punerea la dispoziție pe piață a echipamentelor radio și de abrogare a Directivei 1999/5/CE
■  WELMEC 7.2 ediția 5
■  Certificat de WRAS
■  Certificat de KIWA U
■  Certificat de DVGW
■  Testare IP68 pentru rezistența corpului
■  Conform OMS – Certificat de DVGW
■  Certificat de conformitate cu Specificația LoRaWAN versiunea V1.0.4

COMUNICARE

■ Citirea datelor contorului de apă prin NFC (Near Field Communication)
■ Citirea RF (radiofrecvență) a indicațiilor compatibile cu WM-Bus
■ Citirea indicațiilor RF pentru sistemele de citire walk-by și drive-by și pentru sistemele de citire staționare, fără a fi necesară reconfigurarea acestora
■ Verificare secundară în orice locație adecvată cu ajutorul modulului Testbox și a unei aplicații dedicate

CONFIGURAȚIA NFC

Contoarele de apă Ultrimis dispun de o comunicare de date NFC standard care permite configurarea modului de funcționare,citirea valorilor reale ale parametrilor instrumentului și descărcarea indicațiilor istorice ale stărilor și erorilor (chiar și în cazul unei tensiuni scăzute a bateriei sau al unei defecțiuni a contorului).

CITIREA RF

Contorul de apă are un modul de comunicare de date RF integrat pentru o citire ușoară și eficientă a datelor de la distanță în sistemele de citire de tip walk-by, drive-by și staționar.
Conectivitatea datelor WM-Bus permite citirea următoarelor date:
■  Indicații ale contorului de apă (dintr-o lună de înregistrare la alegere și la momentul citirii)
■  Volum inversat (în momentul citirii)
■  Evenimente/alarme (dintr-o lună de înregistrare la alegere, din luna curentă și din momentul citirii), inclusiv:
□ Debit invers
□ Debit redus
□ Debit ridicat
□ Fără apă
□ Baterie descărcată
□ Sabotaj detectat
□ Încălcarea limitei de temperatură
□ Debit zero

M-Bus fără fir + LoRaWAN

Versiunile de contoare de apă Ultrimis LoRaWAN + WM-Bus sunt destinate sistemelor de citire staționare. Acestea facilitează comunicarea implicită de date prin LoRaWAN cu o rază lungă de acțiune și un consum redus de energie. În cazul în care nu există un serviciu LoRaWAN, contorul de apă trece automat la comunicarea WM-Bus. Una dintre următoarele metode de comunicare a datelor poate fi, de asemenea, configurată pentru utilizare permanentă:
■  Doar LoRaWAN
■  Doar WM-Bus
■  Hibrid – LoRaWAN este implicit; dacă nu există un serviciu LoRaWAN, se trece automat la WM-Bus.Comunicarea LoRaWAN este împărțită în două domenii:
■  Comunicare de date standard, fiecare cu un cadru de date RF la fiecare 7 ore și care conține datele din cele 14 ore anterioare
■  Comunicarea datelor de urgență este declanșată instantaneu atunci când apare un eveniment predefinit.
