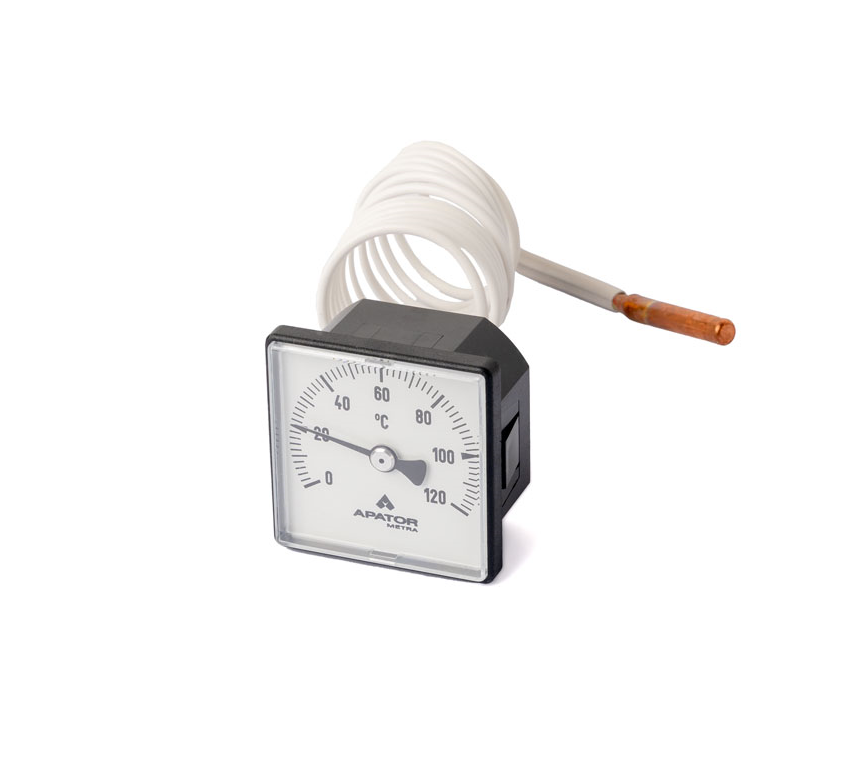

TCS 48 Termometru cu capilară 0-120 °C , L 1500 mm

Descriere generala

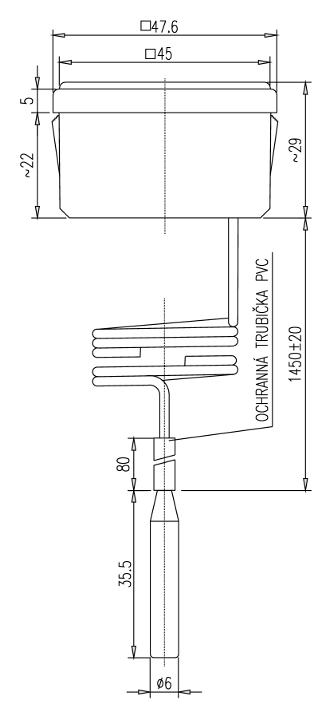

TCS 48 este un termometru de presiune destinat măsurării temperaturii în aplicații în care locul de măsurare este diferit de locul de citire. Termometrul este alcătuit dintr-un sistem de capilar și un cap. Capul termometrului este format dintr-un înveliș și o fereastră de plastic care protejează indicatorul, discul cu scară și componenta elastică de măsurare.

Termometrul constă dintr-un tub în formă de spirală Arhimedică. Presiunea internă, indusă de dilatarea lichidului din senzor, determină desfășurarea spiralată. Acest mișcare de rotație, proporțională cu presiunea, este transferată către indicatorul care indică o valoare măsurată pe scară. Senzorul și spirala sunt conectate printr-un capilar.

Termometrele cu capilar pot fi utilizate universal pentru măsurarea temperaturii în gama lor de măsurare (20-100 °C). Temperatura măsurată nu trebuie să depășească limita superioară a gamei de măsurare. Termometrele pot fi utilizate în orice poziție. Capul termometrului poate fi instalat într-un mediu cu o temperatură maximă de 40 °C. Senzorul de temperatură trebuie plasat într-un mediu lichid sau gazoas care nu afectează cuprul și aliajele sale. În alte cazuri, senzorul trebuie plasat într-o teaca termometrica.

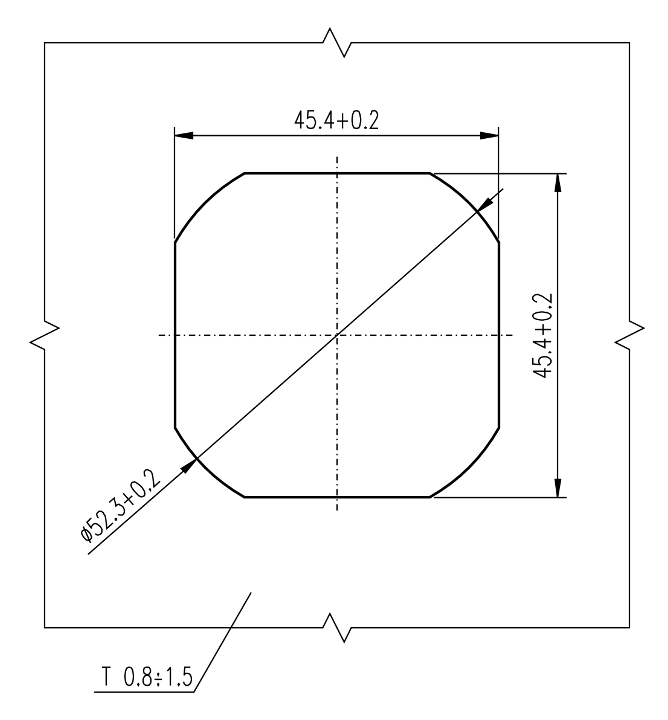

Instalarea termometrului se realizează prin introducerea capului termometrului în orificiul cu dimensiunile menționate în desen și prin introducerea senzorului de temperatură într-o teaca termometrica. Capul termometrului poate fi plasat în orice poziție. Pentru a preveni vibrațiile capilare, este necesar să o fixați în două sau mai multe puncte, aproximativ egal distanțate de-a lungul capilarului. Raza de îndoire a capilarului trebuie să fie de 5 mm sau mai mare. Termometrul nu necesită întreținere.
